회로 연결하기

얼마나 걸릴까요?

• 준비하고 연결하는데 약 10-15분 정도 걸려요

회로 연결에 필요한 것들

• 점퍼선 ( 암 / 수)
• AA 배터리 2개
• AA 배터리 케이스

어떻게 연결하나요?

전원 연결하기

1. 마이크로비트를 확장보드에 연결해요.
2. AA 배터리 3개를 배터리 케이스에 넣어요. (+)와 (-) 방향이 올바른지 확인하세요.
3. 배터리 케이스를 확장보드에 연결해요.
4. 스위치는 OFF로 두어요

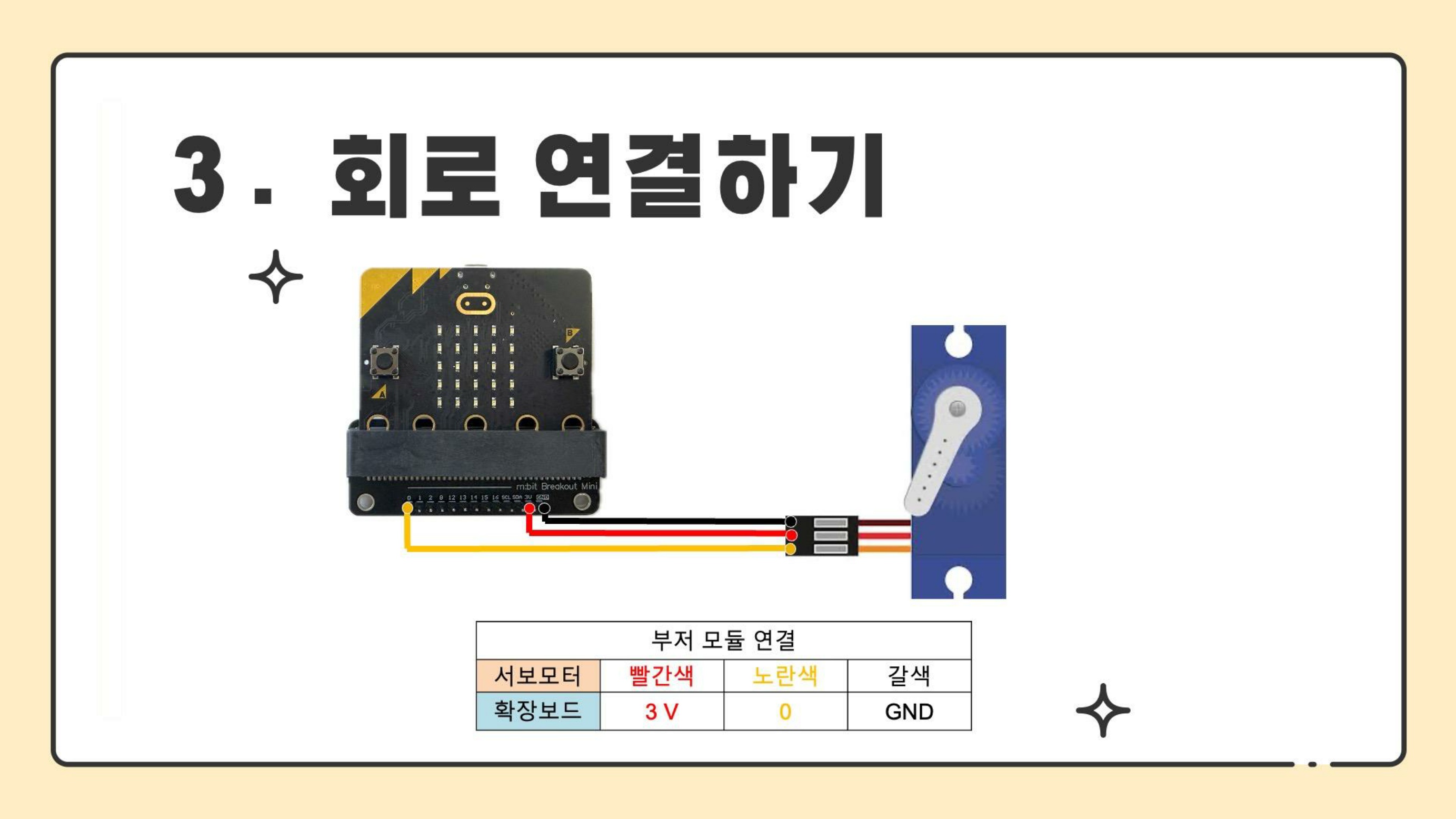

서보모터 연결하기

서보모터는 세 개의 선이 있어요:

• 적색 선: 전원(+) - VCC에 연결
• 갈색 선: 접지(-) - GND에 연결
• 주황/노란색 선: 신호 - P0 핀에 연결

확장보드에 직접 연결하는 방법:

1. 서보모터의 커넥터를 확장보드의 P0 핀 소켓에 연결해요.
2. 색상이 맞는지 확인하세요:
   • 적색 선은 확장보드의 “+” 또는 “V”라고 표시된 핀에
   • 갈색 선은 확장보드의 “-“ 또는 “G”라고 표시된 핀에
   • 주황/노란색 선은 확장보드의 “S” 또는 “P0”이라고 표시된 핀에

알아두면 좋은 점

• 서보모터는 3개의 선을 가지고 있으며 각각의 색상은 제조사마다 약간 다를 수 있어요.
• 서보모터는 일반적으로 0도에서 180도 사이로만 회전할 수 있어요.
• 마이크로비트의 P0 핀은 아날로그 출력을 지원하므로 서보모터를 제어하기에 적합해요.
• 서보모터는 상당한 전력을 소비하므로, 배터리가 빨리 소모될 수 있어요.
